標準螺桿式冷水機組的控溫范圍是3~35℃,在更低溫工況下運行時效率顯著降低。為了滿足更多行業對冷水機的溫度需求,使單級螺桿式壓縮機按照雙級制冷循環工作,并達到節能的效果,可給機組增設經濟器。

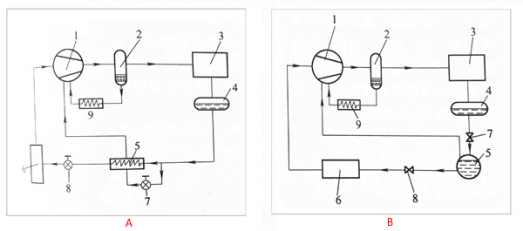

帶有經濟器的螺桿式冷水機的制冷系統有一次節流和二次節流兩種形式,如下圖所示:對于一次節流系統(下圖中的A所示),來自貯液器4的制冷劑液體分為兩路,主要的一路從經濟器5中的盤管內流過,放出熱量而過冷,然后經節流閥8節流后,進入蒸發器6中制冷;另一路經過節流閥7降壓后,進入經濟器5中吸熱而產生閃發性氣體,經過螺桿式壓縮機機體上的中間補氣口,進入到正處在壓縮初始階段的基元容積中,與來自蒸發器的氣體混合繼續被壓縮。
對于二次節流的螺桿式冷水機組制冷系統(下圖中的B所示),來自儲液器4的制冷劑液體,經過節流閥7到達經濟器5里面,上部產生的閃發氣體通過壓縮機補氣口進入處在壓縮階段的基元容積中,與原有氣體繼續被壓縮;下部的液體經節流閥8第二次節流后,進入蒸發器6中制冷。進入蒸發器的制冷劑液體經過二次節流且二次節流前與進入補氣口的氣體溫度相同。
"螺桿式冷水機節流形式不管是一次節流形式,還是二次節流形式,都是為了讓進入到蒸發器的制冷劑過冷,使制冷量增加。同時補氣后使基元容積氣體質量增加,壓縮功也有一定的增大,但增大效率比制冷量增加的慢,所以冷水機的制冷系數提高,具有節能效果。
對于增設經濟器的螺桿式冷水機,它的制冷壓縮機運行范圍廣泛,單級壓力比大,卸載運行時能實現運行效果,而且加工基本與單級螺桿式制冷壓縮機相同,制冷系統中閥門和設備增加不多,因此該螺桿式冷水機組適合各行業使用。
